Полезная информация и характеристики лестницы П1

Лестницы в привычном представлении – это маршевые конструкции с красивым или простым ограждением, а также винтовые варианты для жилищ в стиле техно и хай-тек. На самом деле лестничных конструкций существует множество, и некоторые из них имеют весьма специфическое назначение. Например – пожарная лестница П1.

Пожарные лестницы гост размеры чертежи

Что такое пожарные лестницы

Пожар – одно из самых разрушительных опасных бедствий, особенно в многоквартирных зданиях. Чтобы снизить угрозу гибели людей, каждое сооружение перед сдачей и позже проходит экспертизу, где проверяется выполнение всех противопожарных требований. Лестничные конструкции – одно из непременных условий обеспечения безопасности.

Речь идет не об обычных маршевых сооружениях, а о тех, которые предназначены для срочной эвакуации людей и обеспечения доступа спасателям в тех случаях, когда основные пути перекрыты огнем или дымом. Технические характеристики их регламентирует ГОСТ, что не позволяет изготовителям или учреждениям сэкономить на материалах, тем самым увеличив риск получения травмы или гибели.

Пожарные лестницы гост размеры чертежи

Различают 2 вида конструкции по их расположению:

  • внутренняя – размещается внутри здания. Изготавливается из бетона и металла и покрывается огнеупорной краской. Для перил применяют вещества, не выделяющие при плавлении или горении токсичных соединений;
  • внешние – устанавливаются снаружи, изготавливаются из стали, которая проходит коррозийную обработку. Чтобы облегчить конструкцию, применяют перфорированную сталь.

Пожарные лестницы гост размеры чертежи

По конструкции различают 2 вида пожарных лестниц:

  • лестница типа П1 – вертикальная конструкция, представляет собой две параллельные тетивы, соединенные опорными ступенями. Устанавливается П1 вблизи аварийных и эвакуационных выходов. Различают подвид П1-1 – модель, не имеющая ограждений и подвид П1-2 – с ограждениями;
  • маршевые конструкции – П2, здесь ограждения обязательны.

Размеры конструкций

ГОСТ четко регламентирует допустимые параметры изделий. Отклонения не допускаются.

Размеры маршевой модели таковы:

  • ширина ступени не менее 25 см,
  • ширина проступи – не менее 90 см;
  • высота ограждений составляет 90 см.

Пожарные лестницы гост размеры чертежи

Параметры вертикальной П1:

  • ширина проступи – не менее 60 см для модели типа -1-1 и не менее 80 см для модели П1-2. Если конструкция имеет ограждения, то при ширине менее 80 см велика вероятность застревания;
  • длина балки должна составлять не менее 30 см;
  • дистанция между последней ступенькой П1 и землей должна быть не более 1,5 м. Иначе спуститься с нее будет сложно неподготовленным людям;
  • ограждение в П1-2 заканчивается на расстоянии не менее 2,5 м от земли.

П1 может иметь в длину не более 6 м. Если расстояние между площадками больше, то установляется П1-2.

Пожарные лестницы гост размеры чертежи

Пожарные лестницы типа П1: характеристики

Такого рода конструкции имеют точно выверенные параметры, отступления от которых недопустимы. Ошибки и недочеты здесь оборачиваются травмами. Чертежи для таких изделий изготавливаются в соответствии со всеми требованиями. На фото – образец чертежа П-1.

  • Вертикальные конструкции закрепляются на фасадах и обязательно имеют выход на крышу. Прямоугольные площадки на таких участках должны иметь длину не менее 80 см.
  • При перепаде высоты кровли более 1 м, на таком участке тоже применяется лестница П1-1. При перепадах высоты кровли более 6 м устанавливается П1-2. При разнице в высоте более 20 м монтируется маршевая конструкция.
  • Нижняя часть конструкции может быть выдвижной при условии, что обеспечивается надежная фиксация. На чертежах такая особенность отображается.
  • Изготавливаются конструкции из металла, бетона и железобетона. Металлическая лестница П1-1 и П1-2 покрывается защитным покрытием – огнеупорной краской, чтобы предупредить коррозию и деформацию металла при пожаре. Класс покрытия ‒ не менее чем 5 класса.
  • Сварные швы на металлических конструкциях должны быть очищены и отшлифованы. Заусеницы, острые края не допускаются.

Пожарные лестницы гост размеры чертежи

  • На самих балках и при их заделке в стену трещин не допускаются.
  • Минимальная нагрузка на ступень – 180 кг.

Конструкции подвергаются испытаниям при изготовлении и при сдаче в эксплуатацию здания. Кроме того, испытания повторяют каждые 5 лет, а визуальный осмотр осуществляют каждый год.

Пожарные лестницы: требования ГОСТ

Пожарные лестницы служат для обеспечения возможности пожарной бригаде добраться до очага возгорания, а также для быстрой эвакуации людей, находящихся в строении. Удобные и надежные пожарные лестницы, СНиП это регламентирует, обязательны в любом многоэтажном здании и частных домах высотой более двух этажей. В коттеджах выход людей во время пожара допускается осуществлять по наружным вспомогательным лестницам. Поскольку основное назначение эвакуационных конструкций – обеспечение максимальной скорости перемещения людей в случае пожара, к ним предъявляются повышенные требования безопасности.

Виды конструкций для обеспечения пожарной безопасности

Путем эвакуации может служить исключительно конструкция, выход с которой предусмотрен непосредственно наружу, без каких-либо преград в виде ограждений, турникетов или запоров. Двери должны легко распахиваться от себя. Устроить такой выход представляется возможным не всегда, в связи с чем, для этой цели используются пути через балконы, лоджии, переходы, соседние здания и на кровлю.

Эвакуационные сооружения предусматривают двух видов:

  • Внутренние лестницы размещаются внутри постройки и полностью должны быть ограничены стенами из негорючих материалов. Они обеспечивают защиту от задымления и пламени. Отделка их легковоспламеняющимися материалами категорически запрещена.
  • Внешние устраивают в случае отсутствия возможности сооружения эвакуационных путей внутри постройки или, когда это позволяет климат. В других случаях установка конструкции снаружи допускается исключительно до второго этажа — обычно она предназначена для сообщения между аварийными выходами с каждого этажа (окон, лоджий, балконов).

Основные типы пожарных лестниц, расположенных снаружи здания:

  • Маршевая – это самый безопасны вид конструкции для эвакуации. Если позволяет свободное пространство, следует сооружать прямую конструкцию.
  • Вертикальная лестница имеет выход непосредственно на кровлю. Минимальная высота здания при этом – 6 метров, максимальная – 20 метров. Во втором случае, начиная с подъема на 6 метров, она должна иметь ограждение.

Материалы для изготовления

Согласно ГОСТу, пожарные лестницы и ограждения должны выполняться из строго нормируемых материалов, к которым предъявляются определенные требования. Основное из них – негорючесть. При строительстве внутренних путей эвакуации допускается применение бетона, кирпича, металла. Для сооружения внешних конструкций – металлических сплавов, прошедших антикоррозийную обработку. Применение древесины запрещено.

Другое обязательное требование – ступени должны иметь антискользящую поверхность, обладать самоочисткой от налипаний льда, снега, грязи для обеспечения безопасности и высокой скорости передвижения по ним.

Для изготовления каркаса используется металлический профиль, для вертикальных конструкций – круглого сечения. Ступени могут быть сделаны из просечно-вытяжного листа («просечки»), характеризующегося решетчатой структурой, за счет которой снег и грязь на нем не скапливаются. Другой вариант – пресснастил, предназначенный для эксплуатации в сложных погодных условиях. Этот материал имеет специальные противоскользящие зубья и большую несущую способность.

Пожарные лестницы гост размеры чертежи Ступени пожарной лестницы, выполненные из просечно-вытяжного листа

Конструкции не должны свариваться и резаться на строительной площадке – все эти работы производятся в заводских условиях, что позволяет обеспечить высокое качество их выполнения. Модульность систем позволяет их собирать непосредственно на объекте. На все элементы лестниц пожарных металлических на кровлю типовых после монтажа наносится огнеупорная черная краска.

Нормируемые параметры путей эвакуации

Размеры маршевых лестниц, согласно ГОСТу:

  • Ширина определяется в зависимости от количества людей в здании и числа эвакуационных выходов. Минимальная величина – 0,8 метра, для наружного пролета – 0,6 метра.
  • Максимальное количество ступеней в марше – 16, затем он должен прерываться площадкой, шириной минимум 0,9 метра, но не меньше габаритов марша. В одномаршевой конструкции допускается делать до 18 ступеней.
  • Ступени должны иметь одинаковые размеры, чтобы обеспечить безопасность передвижения. Минимальная высота – 22 см, глубина – 25 см.

Пожарные лестницы гост размеры чертежи Эвакуационная пожарная лестница с двумя маршами

Вертикальным пожарным лестницам ГОСТ размеры предписывает следующие:

  • Минимальная ширина – 0,6 метра;
  • Максимальная дистанция между землей и нижней ступенькой – 1,5 метра;
  • Минимальная длина балок крепления – 0,3 метра.

Установка вертикальных лестниц выполняется строго отвесно. Места крепления балок в стенах для предупреждения попадания влаги заделываются герметиком или раствором.

Пожарные лестницы гост размеры чертежи Вертикальная пожарная лестница с ограждающими дугами

Площадка для выхода на кровлю делается из перфорированного листа металла с гофрированной поверхностью. Она должна располагаться не ниже среза кровли или выше его, а также иметь ограждение в высоту не менее метра.

Особенности ограждения путей эвакуации

Поручни маршевой лестницы должны иметь высоту минимум 90 см, закругленные углы и быть окрашены огнестойким составом.

Ограждающие конструкции наружных вертикальных лестниц состоят из вертикальных и горизонтальных элементов:

  • Горизонтальные дуги с радиусом изгиба близко 40 см монтируются непосредственно к тетиве с шагом минимум 50 см;
  • Ограждение должно не доходить до земли на 2,5 метра;
  • Нижнюю секцию допускается выполнять раздвижной, которая должна находиться в нерабочем состоянии на дистанции от земли максимум 2 метра;
  • Ограждающая конструкция изготавливается из арматурной стали с круглым или прямоугольным сечением и усиливается продольными элементами из металлического прутка или арматуры;
  • В ограждении кровли в месте сопряжения его с площадкой лестницы необходимо сделать разрыв для свободного прохода.

Испытания и обследование пожарных лестниц

Эти мероприятия имеет право проводить компания, имеющая лицензию на такой тип работ, квалифицированных специалистов и соответствующее оборудование.

ГОСТ испытание лестниц пожарных предписывает в момент сдачи здания в эксплуатацию и в дальнейшем не реже раза в 5 лет.

Помимо этого, ежегодно осуществляется визуальный контроль состояния конструкции для обнаружения возможных коррозийных повреждений, сколов и трещин. В случае их наличия, дефекты устраняют в обязательном порядке и проводят внеплановое испытание, от которого отсчитывается новый срок.

Испытания путей эвакуации при пожаре включают в себя:

  • Выезд на объект специалистов с необходимым оборудованием;
  • Контроль соответствия размещения лестниц нормативным требованиям;
  • Визуальный осмотр на наличие дефектов, целостность сварных соединений, состояния антикоррозийного покрытия;
  • Динамические испытания частей конструкции на прочность с применением специализированного оборудования;
  • Предоставление по итогам испытания отчетной документации, включающей дефектную ведомость, рекомендации, протокол обследования, таблицу фотоотчета.

Для проведения испытаний применяется специальное оборудование, состоящее из ручной лебедки, при помощи которой создается усилие, применяемое к элементам конструкции в определенных точек, и измерительного прибора (динамометра).

Пожарные лестницы гост размеры чертежи Испытания пожарных лестниц с использованием динамометра и лебедки

По нормам ГОСТа пожарные лестницы и ограждения должны выдерживать нагрузку от веса пожарного расчета, что и должны подтвердить испытания.

В процессе проверки нагружаются элементы ограждения лестницы и кровли, середина ступеней, центр пролета маршевых конструкций:

  • Каждой ступени необходимо выдержать нагрузку минимум 180 кг. В вертикальной конструкции испытывают каждую пятую ступень.
  • Ограды лестницы и площадки должны при горизонтальном направлении приложения усилия выдержать нагрузку, превосходящую 75 кг.
  • Марш лестницы при приложении нагрузки перпендикулярно должен выдержать минимум 750-800 кг.
  • Для проверки лестницы вертикальной наружной конструкции ее полностью выдвигают и прилагают усилия аналогично ступеням маршевой. Параллельно контролируется состояние фиксирующих колен, плавность движения.

Выполнение при строительстве и эксплуатации зданий и сооружений норм СНиПов, требований пожарной безопасности, проведение регулярных испытаний конструкций путей эвакуации обязательно для всех предприятий и организаций.

Добавить комментарий Отменить ответ

Навигация записей

Противопожарные конструкции, спасшие жизни многих людей

Пожарная или эвакуационная пристройка должна присутствовать в любом доме, который выше одного или двух этажей. Но чаще всего в частных домах такие лестницы практически не устанавливаются, а вместо них для эвакуации используются внешние приставные изделия. Это большое упущение владельцев многоэтажных помещений, ведь стационарные пожарные пристройки – это важные конструкции, которые могут спасти не одну жизнь.

Пожарные лестницы гост размеры чертежи

Пожарные лестницы могут быть разными, но требования к их безопасности едины

Основная классификация пожарных пристроек согласно нормам ГОСТ

Все противопожарные конструкции по месту расположения делятся на несколько видов, а именно:

  • Внутренние. Такие изделия сооружаются в середине здания. Согласно нормам СНИП, при планировке помещений с внутренним пожарным сооружением, необходимо взять во внимание то, что его нужно оградить со всех сторон стенами большой толщины из негорючего материала для защиты людей от дыма и огня.
  • Наружные. Такие конструкции обычно сооружаются с внешней стороны здания и, как правило, только до второго этажа. В старых домах наружное пожарное сооружение размещено на балконах. В более современных постройках, согласно нормам СНИП, сооружается отдельная пристройка из металла, которая монтируется к зданию. Выход на нее возможен с черного хода на этаже.

Пожарные лестницы гост размеры чертежи

Иногда расположение и дизайн пожарных лестниц лучше просчитывать в компьютерном моделировании

Современные виды противопожарных конструкций

На сегодняшний день существует несколько видов пожарных сооружений, а именно:

  • Вертикальные противопожарные конструкции – это одномаршевые лестницы. Они прекрасно подходят для двух или трехэтажного дома. Единственным минусом таких изделий является небольшая ширина, что делает неудобным одновременный спуск большого количества людей.
  • Выдвижные конструкции – это одномаршевые лестницы, которые крепятся как на фасаде здания, так и на балконах.
  • Маршевые противопожарные сооружения – это наружные изделия, которые лучше всего подходят для эвакуации людей. Единственным минусом таких лестниц является большое количество средств и места, необходимых для их сооружения, по сравнению с остальными пожарными пристройками.

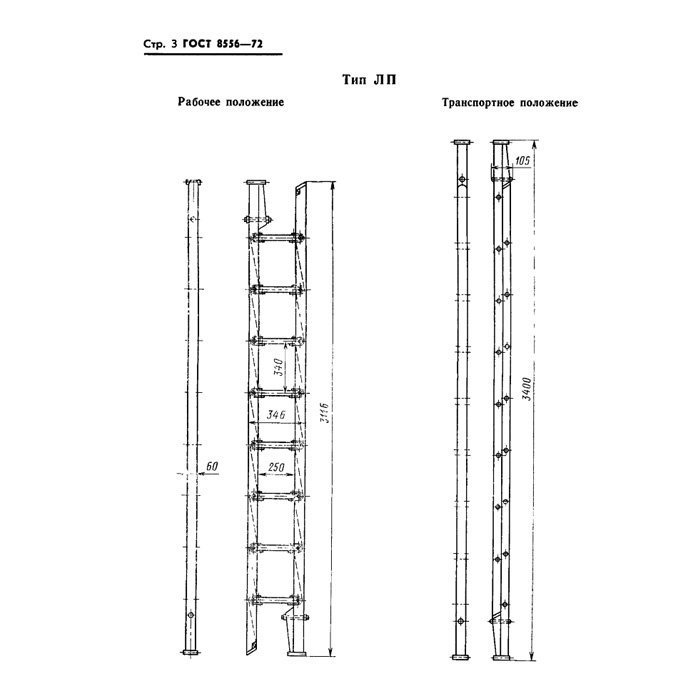

  • Ручные пожарные изделия – это переносные устройства, которые используются только во время пожара.

Основные требования к пожарным сооружениям

Существует ряд требований, записанных в СНИП, к пожарным сооружениям любого вида, а именно:

  • Пристройка для эвакуации обязана вывести людей из помещения на улицу. Она не должна заканчиваться на втором этаже или вести в подвал.
  • Запрещается на эвакуационной конструкции ставить замки, турникеты или другие преграды.
  • Двери, которые ведут на эвакуационную пристройку, должны открываться без особых усилий и только наружу.
  • Двери, ведущие на пожарную пристройку, должны быть сделаны из такого материала, чтобы их смог открыть любой человек.
  • При размещении противопожарных конструкций на балконе необходимо всегда держать свободный проход к ним, а также запрещается заваривать или закладывать люки между этажами.

Свободный доступ к эвакуационной лестнице может спасти не одну человеческую жизнь.

Пожарные лестницы гост размеры чертежи

Эвакуационные лестницы совершенствуются достаточно давно

Технические требования к противопожарным сооружениям

В ГОСТ прописаны определенные технические требования к противопожарным конструкциям:

  • Лестничные марши, вертикальные пристройки, площадки необходимо изготавливать согласно ГОСТ и по регламентированным чертежам.
  • Крепление и установку пожарного сооружения нужно проводить согласно с требованиями ГОСТ.
  • Плоскость пристройки должна быть без ржавчины и коррозии, а также не иметь острых зубцов и углов.
  • Пожарная пристройка, согласно ГОСТ, должна быть покрыта краской и обработана специальными средствами для защиты от коррозии.
  • Все составляющие изделия должны быть надежно скреплены между собой, а сама пристройка прочно закреплена к фасаду здания.
  • Ступенька лестницы должна выдержать нагрузку до 180 кгс.

Основные требования к размерам эвакуационных конструкций

ГОСТ очень строго регламентирует размеры эвакуационных изделий в зависимости от вида конструкции.

Маршевые пожарные лестницы:

  • Ширина изделия – 60 см и больше.
  • Ширина ступеньки – 20 см и больше.
  • Высота ступеньки – в зависимости от угла наклона 20 см или 30 см и больше.
  • Высота ограждения не меньше 1 м.

Вертикальные противопожарные конструкции:

  • Ширина изделия – 60 см и больше для П1-1, 80 см и больше для П1-2. Конструкции с ограждением должны быть по ширине больше 60 см, чтобы человек мог спокойно спуститься и не застрять.
  • Для удобного спуска промежуток между последней ступеней и землей должен быть не больше 150 см.
  • Заграждение П1-2 заканчивается за 250 см от земли.
  • Ширина ступеней марша – больше 0,25 м.
  • Длина одной ступеньки – 0,9 м.
  • Высота защитного ограждения 1,2 м.

Пожарные лестницы гост размеры чертежи

Раньше в некоторых домах для эвакуации были не лестницы, а вот такие трубы

Дополнительные технические размеры и параметры, которые применяются для любых видов пожарных пристроек:

  • На крыше в том месте, где разница высоты более 1 м нужно обязательно устанавливать противопожарную пристройку.
  • Между заграждениями и лестничными маршами должно быть расстояние не меньше 7,5 см.
  • Площадка для вертикального изделия, которая устанавливается на крыше, должна быть больше 80 см.
  • Для здания высотою до 20 м рекомендуется устанавливать противопожарную конструкцию типа П1, а для более высоких помещений – типа П2.
  • Последнюю секцию изделия можно делать в виде стремянки.

Маркировочные требования эвакуационных конструкций

СНИП регламентирует обязательное нанесение маркировки на эвакуационные изделия, которая содержит в себе следующую информацию:

  • Дату производства и установки сооружения.
  • Логотип или полное название изготовителя.
  • Номер партии и серия пристройки.
  • Параметры и название устройства.

Испытания противопожарных конструкций

Все эвакуационные изделия проходят постоянные испытания на прочность и безопасность. Согласно регламенту ГОСТ пожарные изделия нужно испытывать 1 раз в 5 лет, а визуальный осмотр необходимо проводить 1 раз в год. При выявлении небольших поломок или дефектов проводится дополнительный контроль.

Пожарные лестницы гост размеры чертежи

Так должна выглядеть нормальная, прочная и безопасная пожарная лестница

Контроль пожарных сооружений происходит в несколько этапов, а именно:

  • Приезд на место установки конструкции проверяющей компании, которая имеет необходимую лицензию, а также специальное оснащение и инструменты. Все работы нужно проводить днем.
  • Визуальная проверка крепления и размещения эвакуационной конструкции по рабочим чертежам, которые применялись во время производства и установки изделия.
  • Зрительный контроль над качеством огнезащитной и антикоррозийной поверхностей, которые должны иметь 5 класс защиты.
  • Измерение всех размеров изделия с помощью специального оснащения. Полученные показатели фиксируются в протокол проверки.
  • Измерение максимально допустимой нагрузки на ступеньки (по ГОСТ они обязаны выдержать 180 кг) проводят с помощью подачи на них соответствующей нагрузки.
  • Проверка прочности вертикальной конструкции происходит благодаря подаче нагрузки на балки, которые находятся параллельно.
  • Проверка лестничных маршей происходит благодаря подаче верхней нагрузки.
  • Проверка площадки на стойкость с помощью применения специальной нагрузки.
  • Проверка поручней и заграждений происходит при подаче верхней нагрузки. Важно! Для качественной проверки нагрузка устанавливается на несколько минут. После снятия тяжести конструкцию проверяют на наличие деформирований. В надежной и безопасной лестнице деформация отсутствует.
  • Визуальная проверка сварочных швов и остальных плоскостей на отсутствие острых краев и наличия краски.
  • Составления протокола проверки. В него заносятся все действия и технические размеры сооружения. На основании протокола по завершению проверки подводится итог о состоянии эвакуационного изделия. При обнаружении брака в протокол вносится отметка о том, что сооружение не прошло проверку.
  • Передача протокола в пожарную часть, к которой относится сооружение.
  • После окончания испытательных работ на лестницу вешается табличка с указанием всех технических параметров, а также наименованием проверяющей организации.

Важно! При не прохождении конструкцией испытания на безопасность и надежность (если по СНиП лестницы в общественных зданиях небезопасны), определяются сроки на устранение всех обнаруженных дефектов и закрывают допуск к объекту.
