С развитием промышленного сектора большое количество технологических процессов потребовало принудительную подачу воздуха. Не осталась в стороне и бытовая сфера. Для обеспечения некоторых типов коммуникаций требуется регулярный приток свежего воздуха. Элегантным решением этой проблемы стал центробежный вентилятор, который способен в автономном режиме нагнетать необходимое количество воздушной массы.

Содержание статьи:

Механизмы нагнетания и разрежения

Вентилятор являет собой механическую конструкцию, которая способна обрабатывать поток газовоздушной смеси посредством увеличения её удельной энергии для последующего перемещения. Такая архитектура агрегата предоставляет возможность создавать эффект нагнетания или разрежения рабочего газа в пространстве через увеличение или уменьшение давления соответственно (механизм преобразования энергии).

Под газовым давлением понимают бесконечный процесс хаотичного перемещения молекул газа, которые ударяясь о стенки замкнутого пространства, создают давление на них. Следовательно, чем выше скорость этих молекул, тем больше ударов и тем выше давление. Газовое давление – это одна из главных характеристик газа.

Атмосферное давление

Атмосферное давление – вес воздушного столба относительно площади поверхности над которой он находится. Не масса, а именно вес Р=mg. Измеряется барометром, остальные типы давления определяются манометром

С иной стороны любой газ имеет еще два параметра: объём и температуру. Объём – количество пространства, которое заполнил газ. Температура газа – термодинамическая характеристика, которая связывает скорость молекул и генерируемое ими давление. На этих трёх «китах» стоит молекулярно–кинетическая теория, которая является базисом для описания всех процессов связанных с обработкой газов и газовых смесей.

Процесс нагнетания являет собой принудительное сосредоточение молекул в замкнутом пространстве сверх некой нормы. Например, общепринятое воздушное давление у поверхности земли приблизительно составляет 100 кПа (105 кило Паскалей) или 760 мм рт. ст. (миллиметров ртутного столба). С увеличением высоты над поверхностью Земли давление становится меньше, воздух становится разреженным.

Разрежение есть обратный процесс нагнетанию, во время которого молекулы покидают замкнутую систему. Объём остаётся тот же, а количество молекул уменьшается в разы, следовательно, и давление уменьшается.

Эффект нагнетания необходим для принудительного перемещения воздуха. Возможен вариант перемещения воздуха через эффект разрежения: для восстановления баланса давления во всей системе молекулы перемещаются от более сконцентрированной области молекул до менее сконцентрированной. Таким способом происходит перемещение молекул газа.

Типичный анемометр

Для определения скорости потока воздуха снаружи или внутри здания часто применяют специальный инструмент – анемометр. Незаменимый прибор для проектирования систем вентиляции

Существуют самые разные компоновки вентиляционных систем, но их условно можно разделить на несколько классов по определённым параметрам.

  1. По назначению. Различают вентиляторы общего и специального назначения. Вентиляторы применяются для обычного перемещения газа. Специальные вентиляторы используются для пневмотранспорта, транспортировки агрессивных и взрывоопасных газовых смесей.
  2. По быстроходности. Бывают с малой, средней и высокой удельной частотой вращения колеса с лопатками.
  3. По диапазону давления. Известны системы генерации низкого (до 1 кПа), среднего (1–3 кПа), высокого ( более 3 кПа) давления.

Некоторые промышленные и бытовые процессы с применением воздуходувок происходят в экстремальных условиях окружающей среды, поэтому к оборудованию выдвигаются соответствующие требования. Таким образом, можно говорить о пылевых, влагозащищенных, термостойких, коррозиестойких, искрозащитных агрегатах и устройствах для удаления дыма и обычных вентиляторах.

Вентилятор центробежного типа

Система центробежной конструкции являет собой нагнетательный механизм с радиальной архитектурой, который способен генерировать давление любого диапазона. Предназначен для транспортировки одно- и многоатомных газов, в том числе химически «агрессивных» соединений.

Схема радиального вентилятора

Классическая конструкция центробежного вентилятора включает прочную металлическую раму с валом. На валу расположена крыльчатка в виде колеса с лопастями (импеллер). Лопасти находятся под углом к самому валу и оси вращения

Конструкция «облачена» металлическим/пластиковым корпусом, который называют защитным кожухом. Оболочка защищает внутреннюю камеру от пыли, влаги и других веществ, которые могут негативно влиять на работу агрегата.

Качественное вентиляционное изделие всегда имеет определённый класс защиты. Степень защиты оболочки (Ingress Protection) – единый международный стандарт качества изделия, который определяет уровень защищенности оборудования от влияния окружающей среды.

Механизм приводится в движение электрическим мотором или двигателем внутреннего сгорания (характерно для промышленных вентиляторов). Самым распространённым методом является электродвигатель, который вращает вал с крыльчаткой. Известно несколько вариантом передачи вращательного движения от мотора на импеллер:

  • эластичная муфта;
  • клиноременная передача;
  • бесступенчатая передача (гидравлическая или индуктивная муфта скольжения).

Учитывая существование огромного количества фирм–производителей, которые создают уникальные системы с самыми разными динамическими параметрами, в распоряжении потребителей довольно обширный ассортимент вентиляторов.

Входной и выходной патрубки

В корпусе имеются два магистральных канала: входной и выходной. Газовая смесь входит в первый канала перемещается в камеру, там обрабатывается, после чего выходит в другой

В результате усиленной работы разработчиков имеем широкий спектр применения таких машин, в том числе:

  • системы вентиляции и отопления в частных и многоэтажных домах;
  • подача и очистка воздуха для нежилых зданий;
  • фильтрационные системы в сельском хозяйстве;
  • выполнение технологических процессов в лёгкой и тяжёлой промышленности разнообразного направления.

Существуют также варианты применения воздуходувок в системах пожаротушения и сверхбыстрой замены воздуха в замкнутом пространстве. Такие вентиляторы работают с высокотемпературными газовыми смесями, что обязывает производителей включать в техническую документацию информацию о соответствии своего оборудования международным стандартам.

Проверенная и простая конструкция центробежного механизма имеет ряд явных преимуществ:

  • высокая надёжность и непревзойдённая производительность;
  • лёгкость и доступность обслуживания оборудования;
  • безопасность интеграции и эксплуатации агрегатов;
  • минимальные расходы на энергоресурсы и ремонт в случае выходя из строя.

Кроме того, воздуходувки отличаются довольно низким шумовым порогом, что позволяет их применять в бытовых условиях. Центробежные вентиляторы также имеют исключительно долгий срок службы за счёт отсутствия прямого соприкосновения рабочих частей механизма в рабочей камере.

Особенности рабочего цикла

Рассмотрим общий принцип работы центробежной воздуходувки радиальной конструкции. Отметим, что специалисты различают две основные конструкции вентилятора: с осевым и радиальным размещением входного отверстия, куда всасывается воздушный поток. Это влияет в первую очередь на вариант монтажа вентилятора в систему и практически не влияет на общую производительность.

Промышленный центробежный вентилятор

Вентилятор радиального типа может работать как с обычным воздухом, который он забирает из пространства, так и с потоковым воздухом что идёт через воздухопровод (эффект баланса областей с разным давлением)

Осевое входное отверстие характерно для нагнетательных воздуходувок общего применения. Радиальное размещение входа потока характерно для воздуходувок магистрального использования.

На первом этапе рабочего цикла вентилятора поток воздуха перемещается на поверхность быстро вращающегося импеллера. Лопатки крыльчатки разделяют воздух на небольшие объёмы, которые перемещаются внутрь рабочей камеры. Здесь происходит накапливание воздушной массы, то есть происходит непосредственное сжатие воздушной массы в малый объём.

Сама конструкция корпуса агрегата имеет свои особенности. Известны две наиболее распространённые формы корпуса: округлые и спиралевидные. Округлая форма корпуса характерна для вентиляторов, которые перемещают огромное количество воздуха за короткое время выполнения процесса. Спиралевидная форма присуща вентиляторам, которые дополнительно производят сжатие воздушного объёма и генерацию среднего и высокого давления.

На втором этапе происходит нагнетание воздуха в рабочей камере. Как известно, при постоянном объёме с увеличением общей массы молекул газа увеличивается количество столкновений молекул, а значит и увеличивается их скорость. Следовательно, давление газа также увеличивается.

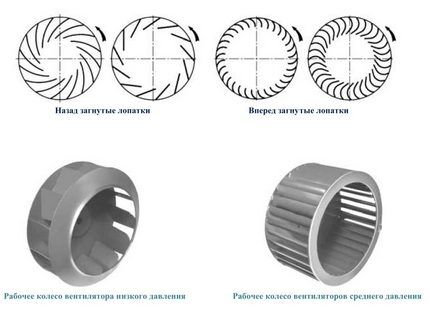

Виды радиальных барабанов

Большое значение имеет форма и количество лопастей. Все без исключения варианты импеллеров тестируются в аэродинамических трубах для определения оптимальных условий эксплуатации

На заключительном этапе происходит отвод сжатого газа из рабочей камеры к выходному отверстию. Дальше воздух переходит в центральный воздуховод и перемещается в указанном направлении.

Процесс разрежения происходит с точностью наоборот. Воздух забирается от воздушного трубопровода или замкнутого пространства, где необходимо создать разреженную область, и выводится в окружающую среду или другое ограниченное пространство.

Спецификация центробежного вентилятора

Компрессорные системы характеризуются целым рядом конструкционных и динамических отличий, которые необходимо учитывать при их подборе и внедрении в систему вентиляции.

К спецификации относят:

  • непосредственно саму конструкцию воздуходувки;
  • тип двигателя;
  • блок управления;
  • размещение крыльчатки и передачу вращательного движения от мотора;
  • угол расположение входного и выходного патрубка;
  • материал из которого выполнены детали изделия, его габариты и вес.

Специалисты также обращают внимание на соответствие изделий международным нормам: стандарты ISO/IEC и ГОСТ, маркировки IP, директивы ATEX и т. д.

Вентилятор открытого типа

К динамическим особенностям относят технические параметры производительности воздуходувки: генерируемое давление и коэффициент перепада давления, скорость и максимальная температура потока, частота вращения вала и уровень звукового давления, КПД и мощность двигателя

Нагнетаемое давление – максимальное значение, которое способен создать вентилятор во время работы в номинальном режиме.

Pv = Psv + Pdv

где Pv — полное давление, Psv — статическое давление, Pdv — динамическое давление. Коэффициент перепада – разница между входным и генерируемым давлением (бар).

Объёмный расход воздуха – количество газовой смеси, которая перемещается за единицу времени (производительность). Обычно вычисляется в м3/ч для отечественных производителей, литр/мин – для зарубежных.

Частота вращения – количество полных оборотов крыльчатки за единицу времени. Вычисляется в шт/с или Гц. Нужно помнить, что уровень нагрузки воздушного вентилятора не должен превышать 75% от максимального. Работая длительное время в режиме перегрузки с большой частотой вращения, вентилятор перегревается и может быстро выйти из строя.

Звуковое давление – уровень шума от вращающихся деталей и трение воздуха металл. Измеряется на расстоянии 3 метра от источника, когда он работает в режиме максимальной нагрузки. Шум необходимо учитывать при выборе постоянно работающего вентилятора.

Безлопастный бытовой вентилятор

Большинство оборудования оснащается поглотителями шумов и фоновых звуков. Нормы для шума: не более 50 дБа для бытовых помещений и не более 75 дБа для промышленных! Одним из устройств с мизерным уровнем шума является безлопастный вентилятор

Коэффициент полезного действия вентилятора является произведением трёх нижеуказанных коэффициентов:

  • потери в потоке воздуха;
  • утечки через зазоры в конструкции;
  • механический КПД изделия.

Для центробежных вентиляторов общий КПД находится в пределах от 0.7 до 0.85, в осевых (канальных) – не более 0.95. Выбирая радиальный вентилятор необходимо учитывать коэффициент запаса электродвигателя 1.2. То бишь подбирать мощность электромотора на 20% больше от необходимой.

Мощность электродвигателя вентилятора определяется по формуле:

N = (QP)/(1023600КПД)

где Q — производительность (объёмный расход воздуха), P — генерируемое давление.

Подбор агрегата согласно требований

Процесс подбора вентиляционного оборудования для промышленного объекта (рабочего цеха, ангара) довольно интересный и замысловатый процесс, который должен делать специалист. Для обычных квартир и частных домов уже существуют готовые решения.

В общем случае (для 2–3 комнатной квартиры) имеем следующую архитектуру системы вентиляции. В жилых комнатах монтируются проветриватели. Количество зависит от размеров помещений и числа жильцов. В кухне и санузле интегрируются вытяжные диффузоры плюс прокладываются воздуховоды к приточно–вытяжной установке.

Центробежный вентилятор включает блок управления, фильтр–систему для очистки воздуха, электродвигатель и непосредственно сам радиальный вентилятор.

Вентс серии ЦФ

Для указанной выше системы вентиляции подойдут настенные вентиляторы серии ЦФ производства Вентс с производительностью до 120 м3/час

Нынешний рынок вентиляционного оборудования представлен широким спектром фирм зарубежного производства Systemair, Soler&Palau, OSTBERG, Rosenberg, HELIOS, Maico, Ruck Ventilatoren GmbH, AeroStar, Blauberg, Elicent, Rhoss, Frapol, CMT CLIMA, HygroMatik GmbH, Winterwarm, Tecnair LV, AERIAL GmbH, MITA. Изделия от этих компаний будут отличным решением для задач вентиляции любого масштаба.

Не уступают им в качестве производства и надёжности оборудования отечественные бренды Вентс, Элком, Домовент и Веза. Если есть сомнения в точности произведённых расчётов или с выбором конкретной модели, рекомендуем обратиться в службу поддержки любой из компаний.

Если вы являетесь владельцем частного 1–2 этажного дома, производственного или коммерческого здания подобной площади (ресторан, склад, столовая, кафе, офис), при выборе оборудования необходимо учитывать объём помещений, кратность обмена воздуха, длину и сечение магистральных трубопроводов.

Крышной вентилятор Веза

С задачами вентилирования и дымоудаления легко справятся многозональные воздуходувки или крышные вентиляторы серии КРОМ от компании Веза, вентиляторы серии ВН компании Вентс и другие

Обязательно обращайте внимание на дополнительный функционал центробежных вентиляторов и возможность интеграции в разнообразные системы кондиционирования. Так, радиальные воздуходувки могут оснащаться вспомогательными компонентами:

  • регулируемыми таймерами и интервальными переключателями, фотодатчиками и детекторами влажности;
  • регуляторами скорости и индикаторами состояний;
  • датчиками перегрузки электродвигателя и отсутствия электрического питания сети;
  • пружинными вибропоглотителями или резиновыми виброизоляторами.

Если вентилятор размещён внутри квартиры или дома, его можно закрыть съёмной лицевой декоративной панелью из алюминия или пластика, учитывая интерьер помещения.

Видео–инструкции и обзор радиальных вентиляторов

В следующем видео специалисты компании Элком доступно рассказывают о центробежных вентиляторах:


Ниже показан отличный пример монтажа бытового вентилятора в ванной:


Ещё один вариант установки бытового маломощного вентилятора в квартире:

Классический центробежный вентилятор является результатом многолетнего опыта в сфере проектирования и производства оборудования для вентиляции. Это не только великолепное решение для промышленности, но и оптимальный инструмент транспортировки воздуха для жилых и офисных помещений.
